SEMEM_U型空气散热器
更新 2018-12-06 阅读 点赞

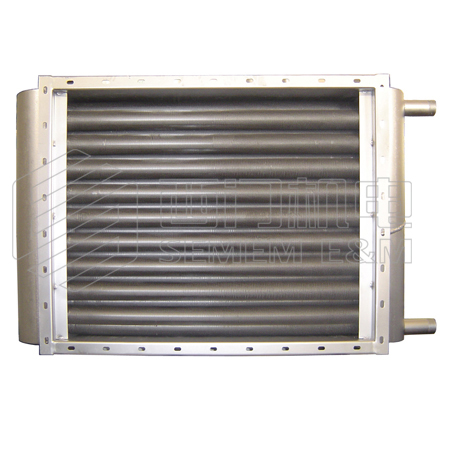

产品描述：散热翅片管采用U型弯头连接、多孔板支撑的铜制空气散热器。整体冷镀锡处理，传热系数高、耐腐蚀、耐高温。广泛应用于采暖、空调、冷却、除湿、烘干等工程系统。
SEMEM_U型空气散热器
SEMEM_U型空气散热器
一、U型空气散热器概述
1.U型空气散热器由铜管绕铜片散热翅片管构成，热工性能好；
2.U型空气散热器适应于采暖，空调，冷却，除湿，烘干等热交换工程系统；
3.U型空气散热器为半回路（一排）或双回路（二排）结构，其工作介质可为热源（蒸汽，高温水）
或冷源（低温水，盐水）；
4.U型空气散热器表示说明：U①②—③—④
①—散热管排数（1排，2排）；
②—散热管翅片片距（R，M，T）
③—散热器表面管数（根）
④—散热器有效管长（吋）
5.U型空气散热器散热管特征：采用Φ16×1紫铜管绕10×
耐腐蚀，按其单位长度散热量大小，分三种片距分别为R(片距3.2)，中M(片距4.2)，小T(片距6.5)
6.U型空气散热管结构参数表1
|
型 式 |
片 距 （mm） |
散热面积 （m²/m） |
肋化系数 |
肋通系数 |
净化比 |
|
UR |
R3.2 |
0.55 |
12.3 |
15.8 |
0.53 |
|
UM |
M4.2 |
0.42 |
9.55 |
12.2 |
0.54 |
|
UT |
T6.5 |
0.30 |
6.80 |
11.1 |
0.55 |
二、U型空气散热器工作特性
表2.U型空气散热器在空气热交换过程中的性能实验公式
|
性 能 项 目 |
状 态 |
片 距 |
实 验 公 式 |
|
传 热 系 数 （Kcal/m².h.℃） |
冷 却 |
R |
（低温水）K=[1/14Vr0.857ξ0.87+1/242.2 0.8] -1 |
|
加 热 |
R |
（高温水）K=21.9Vr0.0556ω0.0115 |
|
|
R |
（蒸汽)K=17Vr0.608 |
||
|
M |
（蒸汽）K=18.60.608 |
||
|
T |
（蒸汽）K=17.95Vr0.608 |
||
|
空 气 阻 力 （mmH2O） |
干阻力 |
R |
△H干=0.11Vr1.98N |
|
M |
△H干=0.55Vr8.908N |
||
|
T |
△H干=0.44Vr1.84N |
||
|
湿阻力 |
R |
△H湿=0.16Vr1.84N |
|
|
水 阻 力 |
R．M．T |
△h=1.1ω-1.854N |
|
表中：Vr—空气重量流速；ω—水流速；ζ—折湿系数；N—散热管排数
三、U型空气散热器基本参数
表3. U型空气散热器基本参数法 （待续）
|
表 面 管 数 |
基 本 参 数 |
排 数 |
有 效 管 长 （吋） |
B （mm） |
|||
|
24 |
30 |
36 |
42 |
||||
|
4 |
散 热 面 积（M²） 受风表面积（M²） 通风净截面积（M²） 进出管接头（ZG″） 净 重（Kg） 净 重（Kg） |
2R 1或2 1或2R 1或2 1 2 |
3.46 0.100 0.06 1 16 20 |
4.28 0.124 0.074 1 18.8 23 |
5.18 0.15 0.09 1 21 26 |
6.01 0.174 0.104 1 23 28 |
224 |
|
8 |
散 热 面 积（M²） 受风表面积（M²） 通风净截面积（M²） 进出管接头（ZG″） 净 重（Kg） 净 重（Kg） |
2R 1或2 1或2R 1或2 1 2 |
6.43 0.186 0.111 1 24 31 |
8.02 0.232 0.139 1 27 35 |
9.64 0.279 0.167 1 30 40 |
11.19 0.324 0.194 1 32 44 |
366 |
|

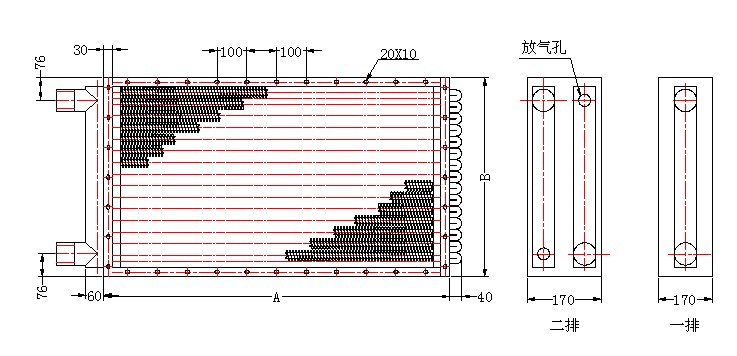

A（mm） |
700 |
850 |
1000 |
1150 |
外形尺寸 |
||
续表3. U型空气散热器基本参数
|
表面 管数 |
基 本 参 数 |
排 数 |
有 效 管 长 （吋） |
B |
||||||||
|
72 |
78 |
84 |
90 |
96 |
102 |
108 |
114 |
120 |
mm |
|||
|
12 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
28.40 0.822 0.491 2 2.5 55 79 |
30.44 0.881 0.527 2 2.5 59 85 |
31.50 0.910 0.504 2 2.5 62 90 |
30.44 0.975 0.540 2 2.5 65.5 95.5 |
36.00 1.040 0.576 2 2.5 69 101 |
38.25 1.105 0.612 2 2.5 72.5 106.5 |
40.50 1.170 0.648 2.5 2.5 74 112 |
40.75 1.235 0.684 2.5 2.5 77.5 117.5 |
45.00 1.300 0.720 2.5 2.5 81 123 |
510 |
|
15 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
35.07 1.015 0.607 2 2.5 64 94 |
37.62 1.086 0.651 2 2.5 68 101 |
39.38 1.137 0.630 2 2.5 72 107 |
42.19 1.219 0.675 2.5 2.5 76 113.5 |
45 1.300 0.720 2.5 2.5 80 120 |
47.81 1.381 0.765 2.5 2.5 84 126.5 |
50.63 1.462 0.810 2.5 2.5 88 133 |
53.44 1.544 0.855 2.5 2.5 92 139.5 |
56.25 1.625 0.900 2.5 2.5 96 146 |
616 |
|
18 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
41.77 1.209 0.723 2.5 2.5 72 109 |
44.78 1.296 0.775 2.5 2.5 77 116 |
47.25 1.370 0.756 2.5 2.5 81 123.5 |
50.63 1.468 0.810 2.5 2.5 85.5 131 |
54.0 1.566 0.864 2.5 2.5 90 138.5 |
57.38 1.664 0.918 2.5 2.5 94.5 146 |
60.75 1.762 0.972 2.5 2.5 99 53.5 |
64.13 1.860 1.026 2.5 2.5 103.5 161 |
67.5 1.958 1.080 2.5 2.5 108 168.5 |
722 |
|
21 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
48.44 1.402 0.838 2.5 2.5 81 123 |
51.96 1.504 0.899 2.5 2.5 86 132 |
51.13 1.585 0.882 2.5 2.5 91 140 |
59.06 1.698 0.945 2.5 2.5 96 148.5 |
63.0 1.811 1.008 2.5 2.5 101 157 |
66.94 1.924 1.071 2.5 2.5 106 165.5 |
70.88 2.037 1.134 2.5 2.5 111 174 |
74.81 1.150 1.197 2.5 2.5 116 182.5 |
78.75 2.263 1.260 2.5 2.5 121 191 |
828 |
|
24 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
55.14 1.596 0.954 2.5 2.5 90 139 |
59.12 1.711 1.023 2.5 2.5 96 148 |
63.00 1.820 1.003 2.5 2.5 101 158 |
67.5 1.950 1.080 2.5 2.5 106.5 167.5 |
72.00 2.080 1.52 2.5 2.5 112 177 |
76.5 2.210 1.224 2.5 2.5 117.5 186.5 |
81.00 2.340 1.296 2.5 2.5 123 196 |
85.50 2.470 1.368 2.5 2.5 128.5 205.5 |
90.00 2.600 1.440 2.5 2.5 134 215 |
934 |
|
|
A（mm） |
|
1900 |
2050 |
2202 |
2355 |
2507 |
2660 |
2812 |
2964 |
3117 |
外形 尺寸 |
备注： 表2，表3中基本参数数据或不同排数，不同片距型散热器换算式：
散热面积：
2T型=2R型×0.54
1R=2R×0.5
1T型=2R×0.27
产品净重：
1T型=1型R×0.85
2T型=2R型×0.78
通风净截面积：
M型=R型×1.015
T型=R型1.035
