翅片散热器 SRL钢铝散热器 正文

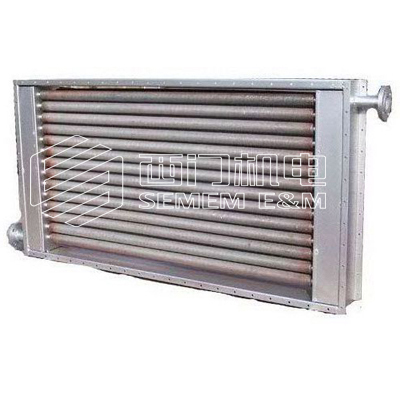

SRL钢铝散热器

SEMEM_SRL钢铝散热器

更新 2023-04-11   阅读   点赞

产品描述：按《供暖通风设计手册》生产的SRL型钢铝复合散热器，由钢铝复合管整体轧制而成。具有结合紧密、传热性能好、流动损失小；在长期的冷热工况下不易变形、工作寿命长等优点。

产品介绍

SEMEM_SRL钢铝散热器
（钢管铝片翅片管散热器）

SRL散热器、SRL钢铝复合散热器厂家

一、SRL散热器概述

   1．SRL散热器是按《供暖通风设计手册》生产的SRL型钢铝复合散热器，由钢铝复合管整体轧制而成。具有结合紧密、传热性能好、流动损失小；在长期的冷热工况下不易变形、工作寿命长等优点。图集推荐型号的散热器，由碳钢框架、钢铝复合散热排管组成；

   2．SRL散热器的散热排管采用框架固定，结构紧凑，气密性好，安装方便；

   3．SRL型散热器是一种既适用于蒸汽系统又适用于热水系统中作为加热空气用的散热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。SRL钢铝复合散热器在当前的工矿企业，各大型建筑物的采暖通风系统中得到广泛地应用；

   4．SRL钢铝复合散热器的热介质可以为蒸汽或热水。蒸汽的工作压力为0.3～8公斤／平方厘米，热水温度可在160～70℃左右；

   5．SRL型散热器是采用钢管铝翅片管束组成，SRL型散热器在顺气流方向分二排、三排两种，共有37种型号；

   6．SRL散热器具有结合紧密，热阻小、传热性能好、强度高、流动损失小、防腐蚀性能强，在长期的冷热工况下不易变形，工作寿命长等优点；

   7．SRL钢铝复合散热器整体轧制翅片光滑无毛刺，无皱折，易清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水，在烘燥加热及其它热交换场合不易结尘、结垢。
   8．SRL散热器型号表示说明：SRL①×②/③                   　　　　

　　　　　　　　　　　　　　　　  ①—表示钢制散热器通风正截面长尺寸分米化整

　　　　　　　　　　　　　　　　  ②—表示钢制散热器通风正截面宽尺寸分米化整

　　　　　　　　　　　　　　　　  ③—表示散热管的排数　

        举例：SRL12×5/3表示：表面长1250mm,宽545mm,由3排散热管组成。　　　　　　　　　　　　　　　


二、SRL散热器结构特点

   1．结构紧凑： SRL散热器采用钢管铝翅片管束，接触紧密，散热性能好；

   2．节约成本： SRL散热器的价格远低于热风炉的价格，其性能价格比高；

   3．精心加工： 散热器的加工技术先进，严格的质保体系，严格组织、精心加工；

   4．便于安装： SRL散热器安装、使用、维护简单方面，劳动强度低；

   5．钢铝轧制： SRL散热器翅片管由钢铝复合管整体轧制而成，无接触热阻，强度高，耐热振和机械振动，热膨胀性能好，且具有可观的扩展换热面。

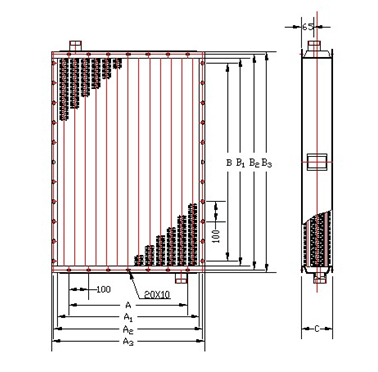

 SRL钢铝复合散热参数



三、SRL散热器技术参数



型     号 通风净截面积(m2) 散热面积(m2) 热媒 管束数(根) 受热面积(m2) 尺寸（mm） 连接管(寸) 重量(kg)
A B A1 B1 A2 B2 A3 B3 C
SRL5×5/3 0.11 16.7 蒸
汽
或
热
水		 35 0.88 500 400 545 500 575 540 605 570 180 1 1/4" 51
SRL5×5/2 0.11 11 23 0.58 150 38
SRL10×5/3 0.22 34 35 1.76 900 1000 1040 1070 180 83
SRL10×5/2 0.22 22.3 23 1.16 150 50
SRL12×5/3 0.27 42.6 35 2.2 1200 1250 1290 1320 180 99
SRL12×5/2 0.27 28 23 1.45 150 71
SRL6×6/3 0.15 23.6 41 1.24 600 500 635 600 665 640 695 670 180 1 1/2" 66
SRL6×6/2 0.15 15.6 27 0.82 150 43
SRL10×6/3 0.26 39.8 41 2.06 900 1000 1040 1070 180 95
SRL10×6/2 0.26 26.2 27 1.36 150 49
SRL12×6/3 0.32 49.9 41 2.58 1200 1250 1290 1320 180 113
SRL12×6/2 0.32 32.9 27 1.7 150 81
SRL15×6/3 0.39 60 41 3.09 1400 1500 1540 1570 180 131
SRL15×6/2 0.39 39.5 27 2.04 150 94
SRL24×6/3 0.6 95.8 41 4.89 2300 2400 2440 2470 180 197
SRL24×6/2 0.6 63.1 27 3.23 150 138
SRL7×7/3 0.21 31.7 47 1.65 700 600 725 700 755 740 785 770 180 2" 83
SRL7×7/2 0.21 20.9 31 1.09 150 60
SRL10×7/3 0.3 45.7 47 2.36 900 1000 1040 1070 180 107
SRL10×7/2 0.3 31 31 1.56 150 77
SRL12×7/3 0.37 57.2 47 2.96 1200 1250 1290 1320 180 127
SRL12×7/2 0.37 37.8 31 1.95 150 91
SRL14×7/3 0.43 66.1 47 3.41 1400 1450 1490 1520 180 144
SRL14×7/2 0.43 43.6 31 2.25 150 102
SRL15×7/3 0.45 68.8 47 3.54 1400 1500 1540 1570 180 148
SRL15×7/2 0.45 45.4 31 2.34 150 105
SRL17×7/3 0.5 80.4 47 4.13 1700 1750 1790 1820 180 169
SRL17×7/2 0.5 53.1 31 2.73 150 120
SRL22×7/3 0.66 101.3 47 5.21 2100 2200 2240 2270 180 196
SRL22×7/2 0.66 66.8 31 3.43 150 145
SRL15x10/3 0.69 95.2 65 4.91 900 1400 995 1500 1025 1540 1055 1570 180 2 1/2" 215
SRL15x10/2 0.69 63 43 3.25 150 140
SRL17x10/3 0.74 114.4 65 5.72 1700 1750 1790 1820 180 226
SRL17x10/2 0.74 73.6 43 3.89 150 159
SRL20×10/3 0.85 127.5 65 6.54 1900 2000 2040 2070 180 252
SRL20×10/2 0.85 84.2 43 4.33 150 177
SRL14×8/2 0.54 50.7 35 2.55 800 1400 815 1450 845 1490 875 1520 150 2" 108

编辑 Ref （本文版权所有，请勿复制商用）
