方案说明

       在大中型工业生产中，因生产工艺需要大量的热空气。因此采用热惰性小、升温快、安装简单、投资少的蒸汽散热器，将室内外空气用蒸汽加热后用于生产车中，可大大提高生产效率、降低生产成本。现以我司为某化工厂设计的翅片管散热器，空气蒸汽加热器方案供大家参考:





  参考方案

 1. 现场条件：

    风     量：6000m3/h                       进风温度：15℃

    热     媒：8kg/cm2（饱和蒸汽）



  2. 解决问题：

    a. 6000m3/h的风从15度加热到130℃;

    b. 蒸汽散热器热工性能好，承压高，耐腐蚀；

    c. 空气加热系统 升温快、温度梯度小、设备安装简单和投资少；

    d. 为生产现场提供恒定的热风，温度恒定能耗低；

    e. 蒸汽散热器使用寿命长，一劳永逸。



  3. 方案设计

    根据我们多年的设计、生产经验，参考《供暖通风设计手册》进行准确计算:

项      目	数  据	单  位	备       注
蒸  汽 压 力	0.8	Mpa
蒸  汽 温  度	170	℃
进  风  密 度	1.185	Kg/m3	15℃干空气
风             量	6000	m3/h
	7110	Kg/h
	1.98	Kg/s
空气重量流速	8	Kg/m2•s	设
通风净截面积	0.25	m2
净     面     比	0.61
通  风  面  积	0.4	m2
传   热  系  数	32.08	Kcal/m2*h*℃
进  风  温   度	15	℃
进 风 比热容	1.0112	Kj/Kg•K	15℃干空气
出  风   温  度	130	℃
出 风 比热容	1.026	Kj/Kg•K	130℃干空气
供     热     量	854835.3	Kj/h
	204310.54	KCal/h
平   均  温  差	97.5	℃
总  散 热 面积	65.32	m2
通   风   口   长	710	mm	776
通   风   口   宽	623	mm	688
实 际 通风面积	0.44	m2
净       面      比	0.57		SRZ
实际通风净截面积	0.25	m2
实际空气重量流速	7.83	Kg/m2•s
表    面    管   数	10.74	根
	10	根
一 台 散 热 器      散    热   面  积	17.89	m2
散  热  器 台 数	3.65	台	4台SRZ7X6D
风                  阻	11	毫米水柱
	110	Pa



   4. 设备选型

      蒸汽散热器SRZ7X6D，数量4台

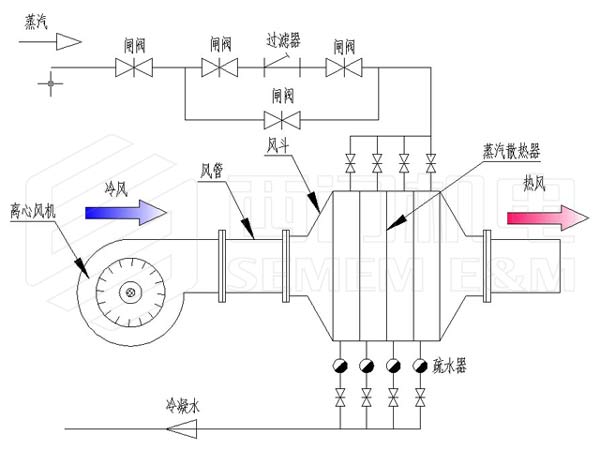

   5. 空气加热系统示意
