方案描述:采用HQS管道式汽水混合器,循环加热容器罐,实现容器罐加热或保温,完成工艺需要。

方案介绍

SEMEM_容器罐加热方案
(HQS型汽水混合加热器应用)



容器加热方案,容器罐加热方案,容器罐蒸汽加热方案



        在化工企业中,很多低粘度的化学溶剂只有加热才能发生反应,或者维持设定的温度才能使其不变质。我公司为用户设计了一套利用管道式QSH汽水混合加热器给化学容器加热的方案,以供用户参考。



加热方案

采用管道式QSH汽水混合加热器,循环加热容器加热水,实现容器加热或保温。



方案要点

QSH汽水混合加热器,WK水温控制器,热水循环泵。



工作原理

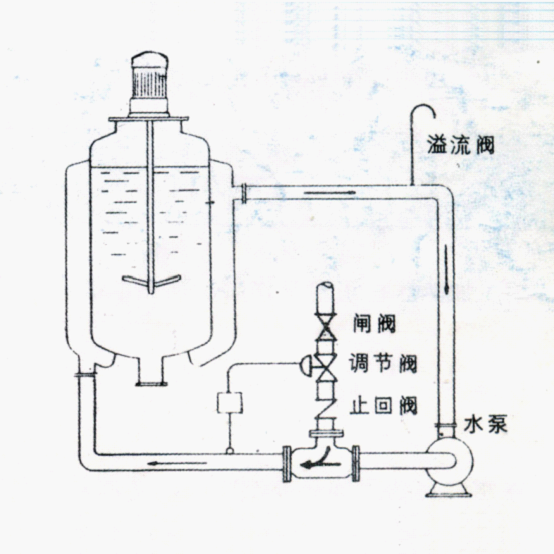

如上图示系统结构,容器外层是加热或保温水包。工作过程中,热水循环泵抽出加热水包的低温水,经过QSH汽水混合加热器后,再回到容器外层的加热水包,循环加热。如果容器内物体对加热或保温水的温度要求严格,可以加装WK水温控制器



QSH汽水混合加热器

选配合适的QSH汽水混合加热器,首先根据容器内物体,允许水包水的温度差、及总耗热量要求,计算出循环水流量。热水循环泵也参照按这个流量选配。



WK水温控制器

在这个加热系统中,循环水温度,是通过调节蒸汽阀门开度实现。WK水温控制器,可以设定水温值,自动调节蒸汽阀门开度,实现恒温要求。



容器加热方案,容器罐加热方案,容器罐蒸汽加热方案
