SEMEM_RFS(Ex)本安防爆流量开关
1. RFS（Ex）型本安防爆管道流量开关 概述:
RFS(Ex)型本安防爆管道流量开关是一种流速监测产品，当流速达到设定的流速值时，发出检测信号，经计算机进行报警或启动连锁保护系统，保护关键设备，及时制止突发事故。
防爆热式流量传感器利用热扩散原理，能在恶劣的工业条件下长期可靠工作，是目前世界上许多发达地区广泛应用的管道流量开关，具有传统热式流量传感器不具备的优异性。
2. RFS（Ex）型本安防爆管道流量开关 原理:
RFS管道热式流量传感器由两个温度传感器、电源、信号处理器及输出继电器或NPN/PNP晶体管输出组成。该温度传感器使用优良半导体制造，物理特性非常接近，且以距离相互分离，传感器配对跟踪介质的温度。将其中的一个传感器（Sensor1）进行加热，使其高于介质温度。另一个传感器（Sensor2）与介质温度相同，我们基准传感器。故通过测量两个传感器的电压差，可知介质此时的流速，从而通过计算知道介质的流量。
3. RFS（Ex）型本安防爆管道流量开关 特点：
1.无压力损失
优良半导体探头尺寸很小，对流体没有压力损失。
2. 全直通的流动管道
在不影响流量的条件下实施在线监控，避免生产事故。
3.极宽的流量范围
对流体流速敏感，可以配接不同的管径，监控不同的流速。
4.适用多种流体介质
既能用于气体，也可用于液体，如水、油等流量监控。
5. 简明直观的指示
电源指示和流量状态指示，直观显示当前管道中流量状态。
6. 高可靠性
集成生产的传感部件和控制电路，传感部分无机械运动，驱动部分选用高品质的继电器，可靠性提高。
4. RFS（Ex）型本安防爆管道流量开关 防爆标准:
* 热式流量传感器符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求、第4部分：本质安全型“i”》标准，防爆标志为：EXiaIICT6，经防爆检测中心检验合格,并取得防爆合格证。适用于含有0区、1区、2区，含有IIA～IIC类的T1～T6爆炸性气体混合物场所。
* 防爆标识：ExiaIICT6
5. RFS（Ex）型本安防爆管道流量开关 技术参数:
* 工作电压：24VDC
* 工作电流：≤60mA
* 内部电容：Ci 100pF
* 输 出：继电器（SPDT/DPDT），开关电压≤28VDC，开关电流≤0.1A
* 介质温度范围：- 50℃ － +100℃
* 工作环境温度范围：- 20℃ － +80℃
* 流量工作点范围（可调）：0.03－10m/s(标准介质：水)
* 开关特性:典型3秒（1－12秒）
开时间，典型3秒（1－12秒）；关时间，典型3秒（1－12秒）
* 温度变化响应时间：10秒
* 温度梯度：250℃/min
* LED指示：红灯亮，电源正常；红灯灭，电源不工作；
绿灯灭，流速低于设定值；绿灯亮，流速等于或大于设定值
* 探头材料：不锈钢或者铜由用户选择
* 外壳材料：铝合金
* 安装连接：G1/2”螺纹,扭矩100Nm（也可根据用户制造）
* 防爆标识：ExiaⅡCT6
* 防护等级：IP65
* 随机附带：专用电气插头1套
* 常用型号：RFS-D-010ExH，输入电源DC24V，输出触点28VDC 0.1A，耐压等级10.0MPa

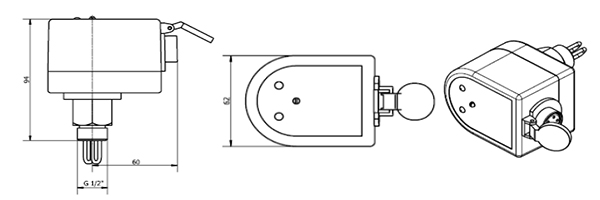

6. RFS（Ex）型本安防爆管道流量开关 外形尺寸:
7. RFS（Ex）型本安防爆管道流量开关 安装使用:
* 流量开关与介质管道的连接形式为G1/2”螺纹（可根据用户要求提供其它螺纹连接），可直接插入管道（管径D大于1”），也可通过三通连接管道（管径D小于或等于1”），更换快捷、方便、简单。
* 为了避免由于气穴产生的错误信号,请不要将流量开关装在弯管或者装在管道头附近（距离>2倍管径）。
* 如果流量开关必需水平安装，并且管道没有充满介质，流量开关应如下图1安装。
* 如果流量开关必需水平安装，并且管道中可能存在沉淀物。流量开关应该安装在管道的侧面。
* 安装时要保证探头部分进入介质深度10mm.
* 安装时，不要用力旋转流量开关的中间部位，请用合适的工具旋六方处进行安装，否则将会损坏流量开关。
