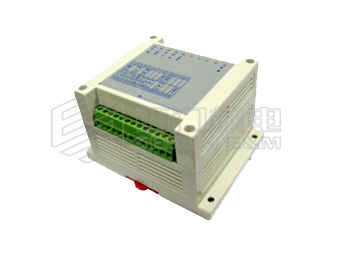

        KQ型潜水泵综合保护器,适用于WQ/S型切碎式潜污泵，KQQ型潜水清水泵，WQ离心式潜水排污泵, WQ混流式潜水排污泵, WQ/C小型潜水排污泵, WL立式排污泵, YW液下排污泵, WJ潜水搅拌器, WH潜水污泥回流泵保护与控制。或其它类同类的所有水泵。

 （漏水保护+过热保护）

1、KQ型水泵保护器功能：
  ◆ 水泵油室漏水保护；
  ◆ 水泵电机腔浸水保护；
  ◆ 水泵接线盒腔浸水保护；
  ◆ 水泵电机绕组超温保护；
  ◆ 水泵电机过载控制；
  ◆ 防止水泵电机绕组绝缘下降控制；
  ◆ 信号电气隔离；
  ◆ 输入回差控制；

2、 KQ型水泵保护器 技术指标：
  ◆ 继电器输出触点容量：7A/250V（AC）或10A/30V（DC）；
  ◆ 信号输入：漏水（湿敏电阻或浮子，开关量，常开）、过热（PTC热敏电阻，开关量，常闭）；
  ◆ 输入信号回差：±2%；
  ◆ 信号响应速度：10mS；
  ◆ 输入电压：AC220V ，50Hz，额定功耗 小于5W；
  ◆ 环境温度-10℃～70℃；
  ◆ 环境湿度90%以下（无水珠凝结）；
  ◆ 外形尺寸：115 x 90 x72，重量：0.3Kg；
  ◆ 安装方式：DIN35导轨安装。
  ◆ 可选择型号：

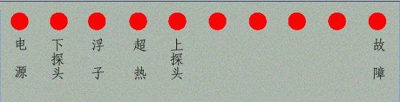

3、 KQ4型水泵保护器 显示灯:

4、KQ4型水泵保护器 接线端子:

  ◆ 传感器电源，12VDC/1A；
  ◆ 油室、电机室漏水传感器（湿敏电阻，或开关量，常开），接下探头①、上探头⑨；
  ◆ 接线室漏水传感器（浮子，或开关量，常开），接浮子③；
  ◆ 绕组、轴承超温传感器（热敏电阻，或开关量，常闭），接超热⑤、超热⑥（⑥已合并到⑤）；
  ◆ 湿敏电阻，一般30000Ω（5%）/1500Ω（30%）。

  ◆ KQ8
