导热油加热空气方案



方案说明

     导热油加热空气就是将高温导热油中的热量传递到冷空气中,使得冷空气快速加热,满足工艺需求的过程。施工过程中参考该方案:安装周期短、运行和维修方便,便于锅炉布置。具有低压、高温、环保节能的特点。采用控制和安全监测装置,可有效地控制环境温度。



方案参考

1、现场条件:

  a. 热媒:导热油(温度300℃)    流量:7T/H

  b. 风: 4500 m3/h     温度: 25℃



2、解决问题:

  a. 进风 25℃,经导热油散热器后一次出风温度180℃;

  b. 翅片管散热器热工性能好,承压高,耐腐蚀;

  c. 安装简单、经久耐用、一劳永逸。



3、方案设计:

     根据我们多年的设计、生产经验,参考《导热油热力性质》、《空气的物理性质性质表》及相关的热工理论,设计如下:

项           目

数   据

单     位

备       注

油   比   重

890

kg/m3

导热油

油   流   量

7

t/h





8

m3/h



进 油 温 度

300



出 油 温 度

262.0



油    比    热

0.75

KCal/Kg•℃

导热油

进 风 温 度

25



进风温度比热容

1.013

Kj/Kg•K



进 风 密 度

1.146

Kg/m3

(25℃干空气)

出 风 温 度

180



出风温度比热容

1.03

Kj/Kg•K



进 风 风 量

4500

m3/h





5157

kg/h





1.4

kg/s



供     热    量

849440

kj/h





203021

kcal/h



传 热 系 数

12.00

KCal/m2•h•℃

导 热 油

平 均 温 差

178



总散热面积

94.79

m2



空气重量流速

4

kg/m2*s



通风净截面积

0.35

m2



净     面   比

0.53





通 风 面 积

0.66

m2



油   流   速

1.2

m/s



油 流 面 积

1851.9

mm2



散热管内径

14

mm





153.86

mm2



表 面 管 数

12.04





15



通 风 口 宽

609



669

通 风 口 长

1090



1150

实际通风面积

0.66

m2



单排散热面积

7.2

m2



散热器排数

13

4台GL4-15-42

风            阻

5

mm(水柱)





4、设备选型:

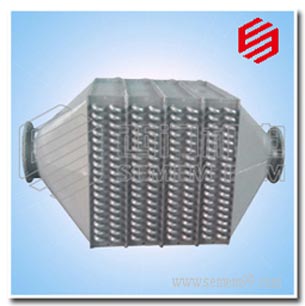

     根据现场条件计算得出每小时需要热量为203021 KCal/h,可满足180℃出风要求。需配4台GL4-15-42的钢铝复合工业散热器与1台4-72-5A的离心风机。

导热油加热空气方案



 5、导热空气加热散热器系统示意:

 导热油加热空气方案

编辑 Tang (本文版权所有,请勿复制商用)
