MC20E型 压力变送器
（扩散硅式、E+H外形）
MC20E型压力变送器 概述
圆桶外形，采用进口不锈钢隔离膜片的高精度、高稳定性的扩散硅芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、V/I转换及对不锈钢壳体的全密封焊接工艺制造。输出信号4～20mA、0～10mA、0～5VDC等。产品可用于对气体、液体、蒸气压力的测量及具有腐蚀性介质的压力测量。
MC20E型压力变送器 应用场合
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸气压力的测量。
MC20E型压力变送器产品特点
?具有反向极性和限流保护；
?激光调阻温度补偿；
?量程可现场调节；
?范围宽抗腐蚀，适于多种介质；
?过载及抗干扰能力强，性能稳定。
MC20E型压力变送器 性能参数
| 测量介质 |
气体、液体、油等与316L兼容的介质 |
测量形式及范围 |
表压（G）：最大(0～60)MPa, 最小(0～0.5)Kpa；
绝压（A）：最大(0～40)MPa, 最小 (0～5)Kpa；
负压（B）：(-0.1～40)MPa, 最小(-0.2～0.2 )Kpa |
精度等级 |
0.1、0.25、0.5 |
过载能力 |
量程的2～5倍 |
长期稳定性 |
小于0.25%FS/年，小于0.5%FS/年 |
供电电源 |
15～36 VDC（标定电压24VDC） |
输出信号 |
(4～20)mA（二/三/四线制）、（0～10/20）mA、
0～5）V、（1～5）V、（0～10）V |
校准 |
通过调节精密电位器实现对零点、量程调节 ，
工作温度：（-40～80）℃ 补偿温度：（-20～70）℃ |
工作温度 |
-40～80℃ 补偿温度：-20～70 ℃ |
过程连接 |
M20×1.5外螺纹（Ф3内孔）或用户注明 |
隔离膜片材料 |
316L 不锈钢 |
传感器接口材料 |
1Cr18Ni9Ti |
外壳材料 |
合金铝 |
防护等级 |
IP65 |
MC20E型压力变送器 外形尺寸

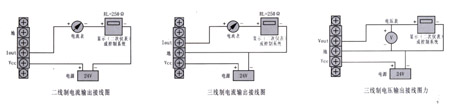

MC20E型压力变送器 电气连接
MC20E型压力变送器 型号
型号示例：MC20E-2GK-E2-A1-C1
产品描述：量程2MPa，扩散硅膜片，输出4…20mA(二线制)，精度0.1，连接M20×1.5外螺纹。
|
