小提示：FM（2002）水泵智能控制器， 给排水型水泵智能控制器，一控二，给水与排水运行模式。泄漏故障/超温故障/过载故障保护，实时显示水泵运行状态。

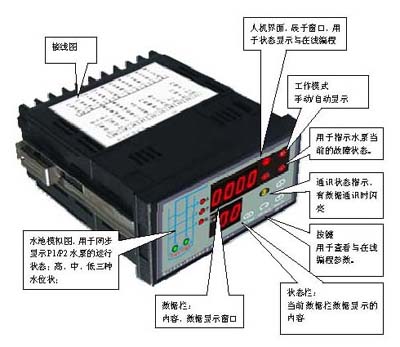

FM型 水泵智能控制器
（给排水型水泵智能控制器）

一、FM（2002）给排水型水泵智能控制器 性能特点
控制器和同类产品相比，有如下一些显著的特点：
◆ 智能化程度高，多达18 个功能参数选项，仅需按照系统要求简单地设定相应的参数，即可实现复杂的电气控制系统，可减少大量的调试工作量；
◆ 显示内容更加全面，操作更加人性化。通过参数的设定，可以组合成任意控制方式和显示内容，人机互动更完善，并有丰富的故障报警信息；
◆ 提供分时启动电机功能，按需运行设备，使节能效果更加明显；
◆ 控制过程中对故障的处理能力更全面，有完美的报警机制并能及时自动停机，把故障所造成的损坏降到最低；
◆ 内置EEPROM，记录系统工作时间，水泵运行累计时间，水泵启动累计次数，水泵故障累计次数，水泵功率记录，停电保持；
◆ 给水，排水两种方式可供选择；
◆ 多种水泵控制模式选择：浮球开关，干簧管，电极点压力表，液位传感器，超声波液位仪，时间轮换；
◆ 水泵故障保护功能：泄漏故障 / 超温故障 / 过载故障；
◆ 在线编程功能，设置、调试更加方便；
◆ 显示界面实时显示水泵运行状态，能有效现场掌握水泵运行状态；
◆ 模拟、数字信号全部采用光电隔离，抗干扰能力强；
◆ 完善的接口，有手动/自动操作模式，可与PLC 连接；
◆ 时间限止功能的启用与关闭，方便客户的试用。
◆ 器件采用先进SMT（表面贴装）生产工艺，结构美观大方，性能更加稳定；
◆ 系统电源采用宽电压的开关电源，对供电大范围的波动有充足的抵抗能力；
◆ 系统同时配置软硬件看门狗，可以适应更加恶劣的工作场合；

二.FM（2002）给排水型水泵智能控制器 主要功能
◆ 手动，自动二种操作模式；
◆ 给水与排水运行模式；
◆ 浮球开关，干簧管，电极点压力表，液位传感器，超声波液位仪，时间多种轮换模式；
◆ 水泵频繁启动保护（5 秒）；
◆ 可设定水泵故障，可设定P1 禁止运行或 P2 禁止运行；
◆ 水泵故障报警声光提示，故障信号继电器输出；
◆ 1 路4～20mA 模拟量输入,量程可设可设定；
◆ 6 路开关量输入，3000VDC 信号隔离；
◆ 3 路继电器输出；
◆ 水泵故障自动停机，故障恢复后，自动延时启动水泵工作；
◆ 人机界面实时显示，水泵运行状态；
◆ 控制器系统时间累计，P1/P2 水泵运行时间累计，P1/P2 水泵启动次数累计，P1/P2 水泵故障次数累计；
◆ 水泵功率参数显示，控制器设备号显示；
◆ 自带24VDC 2W 隔离电源，简单电气接线；
◆ 1~9999 小时的时间限止功能，独一的解除时间限止密码；
◆ MODBUS 通信接口与其它设备无缝通信，可实时组态。

三.FM（2002）给排水型水泵智能控制器 技术指标
◆P1 P2水泵继电器输出触点容量：5A/250V（AC）或5A/30V（DC）；
◆故障继电器输出触点容量：5A/250V（AC）或5A/30V（DC）；
◆模拟量采集分辨率：12BIT； 4~20mA 1~5V
◆信号输入：DC24V 开关量信号输入， 3000V 光耦隔离
◆输入电压范围 AC210～265V，50/60Hz，额定功耗 小于3W；
◆环境温度 -20℃～70℃；湿度 90%以下（无水珠凝洁）；
◆外形尺寸：48 x 96 x 105 ，重量：0.3Kg；

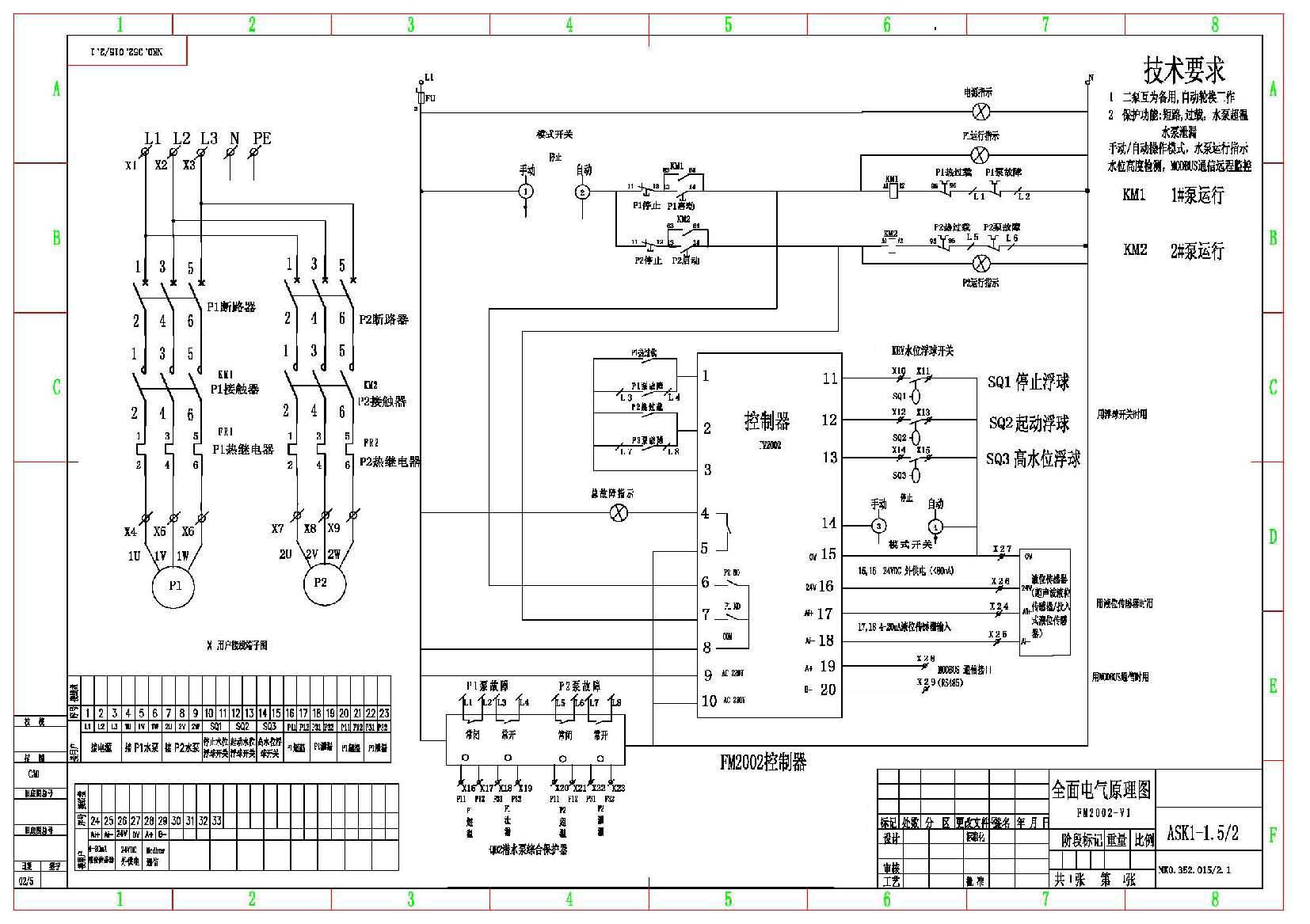

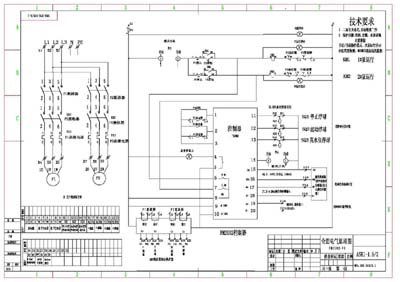

四、FM（2002）给排水型水泵智能控制器 典型接线

五、FM（2002）给排水型水泵智能控制器 安装与使用
